Какое обратное давление в лабораторном экструдере и как его контролировать?

Обратное давление в лабораторном экструдере является критическим параметром, который значительно влияет на процесс экструзии и качество конечного продукта. Как поставщик экструдеров лабораторных масштабов, понимание того, что такое отступление, его последствия и как его контролировать, имеет важное значение для предоставления нашим клиентам эффективных решений.

Что такое обратное давление в лабораторном экструдере?

Обратное давление относится к сопротивлению, встречаемому расплавленным материалом, когда он течет через матрицу экструдера. В экструдере лабораторной шкалы, будь тоЛабораторный двойной винт -экструдерилиОдиночный винтовой экструдер лабораторной шкалыЭто сопротивление генерируется из -за нескольких факторов.

Одним из основных факторов, способствующих обратному давлению, является конструкция матрицы. Убийство является компонентом в конце экструдера, через который расплавленный полимер вынужден принять желаемую форму. Если у кубика есть небольшое отверстие или сложную форму, она ограничит поток расплавленного материала, тем самым увеличивая обратное давление. Например, кубик с очень узкой щелью для производства тонких пленок создаст более высокое обратное давление по сравнению с кубиком с большим круговым отверстием для производства толстых стержней.

Другим фактором является вязкость расплавленного материала. Материалы с высокой вязкостью, такие как некоторые инженерные пластики, текут медленнее и сталкиваются с большим сопротивлением, когда они проходят через кубик. Это приводит к увеличению обратного давления. Температура также играет решающую роль в определении вязкости материала. Когда температура расплавленного полимера уменьшается, его вязкость увеличивается, что приводит к более высокому обратному давлению.

Скорость винта в экструдере также может повлиять на обратное давление. Более высокая скорость винта, как правило, приводит к большему объему материала, который толкнут к матрицу в данный момент времени. Если матрица не может приспособиться к этому увеличению скорости потока, обратное давление вырастет.

Последствия обратного давления

Обратное давление имеет несколько последствий для процесса экструзии и качества конечного продукта.

Качество продукта

• Точность размеров: Адекватное обратное давление необходимо для обеспечения равномерного потока расплавленного материала через матрицу, что имеет решающее значение для достижения точных измерений экструдированного продукта. Если обратное давление слишком низкое, материал может не заполнить матрицу, что приведет к продуктам с непоследовательной толщиной или диаметром. С другой стороны, если обратное давление слишком высокое, оно может вызвать чрезмерную отек или деформацию экструдированного продукта при выходе из матрицы.
• Поверхностная отделка: Сторочное давление также может повлиять на поверхностную отделку экструдированного продукта. Стабильное и подходящее обратное давление помогает получить гладкую поверхность, в то время как колебания в обратном давлении могут привести к дефектам поверхности, таким как шероховатость или полосы.

Производительность экструдера

• Винт износ: Высокое обратное давление может увеличить нагрузку на винт и другие компоненты экструдера, что приводит к ускоренному износу. Это может снизить срок службы экструдера и увеличить затраты на техническое обслуживание.
• Энергопотребление: Увеличение заднего давления, как правило, требует большей мощности для управления винтом и протолкнуть расплавленное материал через матрицу. Это может привести к большему потреблению энергии и эксплуатационным затратам.

Как контролировать давление в лабораторном экструдере

Контроль обратного давления имеет решающее значение для оптимизации процесса экструзии и обеспечения качества конечного продукта. Вот несколько эффективных методов управления обратным давлением в лабораторном экструдере:

Умирайте дизайн

• Регулирующая геометрия: Изменив размер, форму и длину отверстия матрица, сопротивление потока расплавленного материала может быть отрегулирована. Например, увеличение площади поперечного разреза от отверстия матрицы снизит обратное давление, в то же время уменьшая его увеличит обратное давление. Тем не менее, этот подход должен быть сбалансирован с желаемыми измерениями и свойствами конечного продукта.
• Используя вставки: Вставки Die могут быть использованы для изменения пути потока расплавленного материала в матрице. Эти вставки могут быть спроектированы для создания определенных схем потока, которые могут помочь контролировать обратное давление и улучшить однородность экструдированного продукта.

Контроль температуры

• Зоны отопления и охлаждения: Лабораторные экструдеры обычно оснащены несколькими зонами отопления и охлаждения вдоль ствола. Тщательно регулируя температуру в каждой зоне, вязкость расплавленного материала может контролироваться. Повышение температуры в стволе вблизи матрица может снизить вязкость материала, тем самым снижая обратное давление. И наоборот, снижение температуры может увеличить вязкость и повысить обратное давление.
• Теплоизоляция: Правильная теплоизоляция ствола экструдера и умирает может помочь поддерживать стабильную температуру и предотвратить потерю тепла. Это может способствовать более последовательному управлению обратным давлением.

Регулировка скорости винта

• Переменные частотные диски (VFD): Большинство современных лабораторных экструдеров оснащены VFD, которые обеспечивают точный контроль скорости винта. Уменьшая скорость винта, объем материала, толкаемого в сторону матрицы, может быть уменьшен, что приводит к нижнему обратному давлению. И наоборот, увеличение скорости винта может использоваться для увеличения обратного давления, если это необходимо. Тем не менее, важно отметить, что изменение скорости винта также влияет на другие аспекты процесса экструзии, такие как время пребывания материала в стволе и степень смешивания.

Устройства для снятия давления

• Клапаны с обратным давлением: Клапаны заднего давления могут быть установлены в системе экструдеров для регулирования обратного давления. Эти клапаны могут быть скорректированы, чтобы позволить определенному количеству материала обходить матрицу, когда обратное давление превышает установленное ограничение. Это помогает поддерживать стабильное обратное давление и предотвратить повреждение экструдера из -за чрезмерного давления.

Мониторинг обратного давления

Для эффективного контроля обратного давления важно непрерывно контролировать его во время процесса экструзии. Большинство экструдеров по лабораторной шкале оснащены датчиками давления, которые могут измерять обратное давление в различных точках системы, обычно вблизи матрицы. Данные из этих датчиков могут использоваться для регулировки параметров процесса в реальное время для поддержания желаемого обратного давления.

Заключение

Обратное давление является критическим параметром в лабораторном экструдере, который оказывает значительное влияние на процесс экструзии и качество конечного продукта. Как поставщик экструдеров лабораторных масштабов, мы понимаем важность предоставления нашим клиентам знания и инструменты для эффективного контроля давления. Рассматривая такие факторы, как конструкция матрица, контроль температуры, регулировка скорости винта и использование устройств с рельефом давления, наши клиенты могут оптимизировать свои процессы экструзии и производить продукты высокого качества.

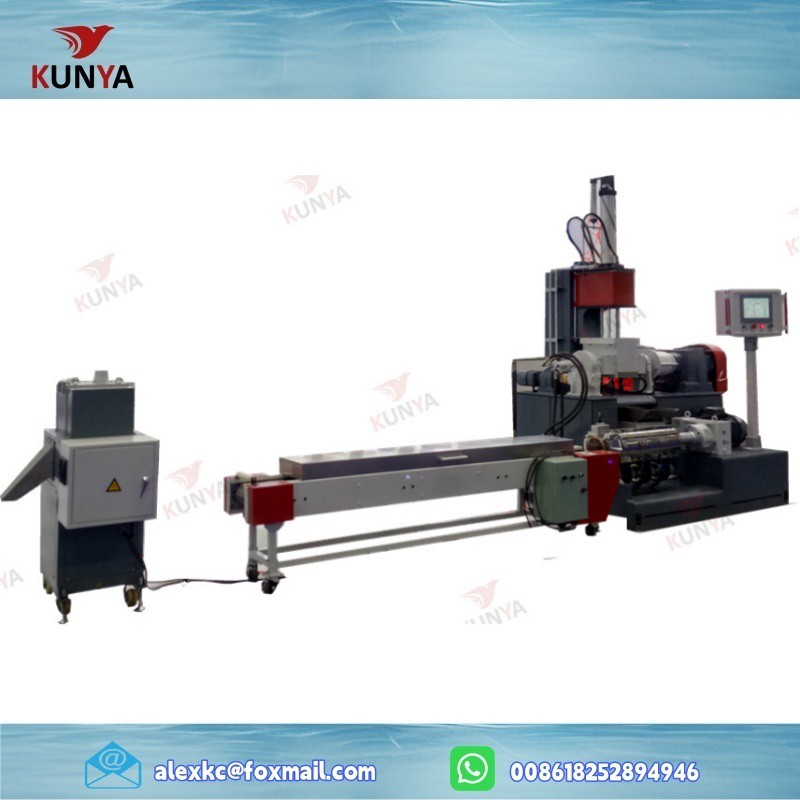

Если вы заинтересованы в том, чтобы узнать больше о нашихЛабораторный двойной винт -экструдерилиОдиночный винтовой экструдер лабораторной шкалыИ как они могут помочь вам контролировать давление в ваших процессах экструзии, пожалуйста, свяжитесь с нами для подробного обсуждения. Мы стремимся предоставить вам лучшие решения для ваших потребностей экструзии лабораторной шкалы.

Ссылки

• Tadmor, Z. & Gogos, CG (2006). Принципы обработки полимеров. Wiley - Interscience.
• Kreuzaal, C. (2014). Полимерная экструзия. Hanser Publishers.
